近年來，隨著移動支付的高速發展，銀行機構對核心系統穩定性的追求越來越高。例如，應用層面要求隨時隨地可交易，而且需支持海量用戶的高并發訪問，對性能和交易時延的要求很高。同時，銀行數據大集中的實現對數據穩定可靠性的要求也愈發嚴苛，如要求7×24小時業務在線交易、數據不丟失等。面對上述變化，銀行關鍵系統的容災方案開始逐步從傳統的“高端存儲主備容災方案”向“全閃存雙活方案”演化，即 通過全閃存大幅降低交易時延，通過雙活實現系統架構層面尤其是存儲層面的自動切換，進而提升系統的冗余度和業務連續性水平。 基于上述理念，華為公司順應高端存儲架構的演進趨勢，創新 推出了針對銀行核心系統的全閃存雙活解決方案 ，并結合業界實踐進一步驗證了上述方案的可行性。

一、探秘全閃存雙活解決方案架構

面向銀行機構對業務連續性的極致需求，華為公司推出的金融核心系統容災方案重點提供了兩種架構，且上述架構均采用了關鍵的雙活存儲技術及實現雙活極為重要的高端存儲設備。

方案一：全閃存雙活-同城復制方案

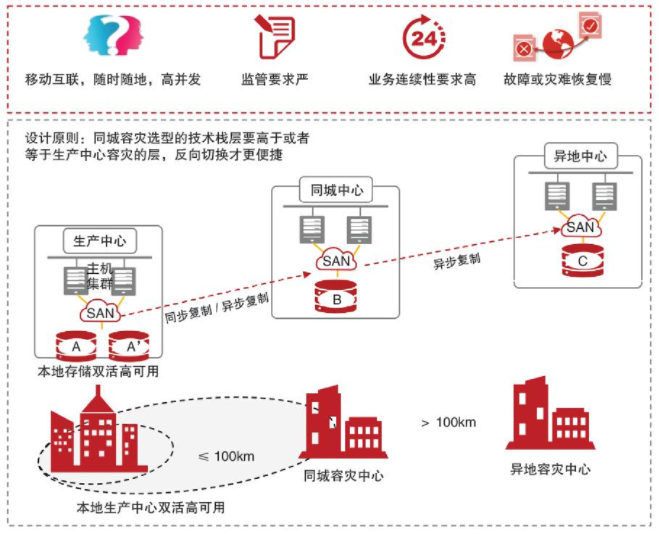

生產中心高端全閃存雙活-同城復制方案如圖1所示。在該方案中，生產中心部署兩套高端全閃存存儲，實現存儲雙活，并結合主機集群實現了生產中心應用、主機、數據庫、SAN網絡和存儲的系統級冗余，且任意設備發生故障均可以實現自動切換，確保業務零中斷。同時，通過在生產中心與同城災備數據中心間采用同步或異步復制方案，不僅實現了同城容災保護，還針對異地?cái)?shù)據中心實現了分鐘級RPO。總體而言，該方案基于本地雙活可充分滿足銀行系統對高可靠性的要求，適用于大多數國內金融機構。

圖1 生產中心高端全閃存雙活-同城復制方案

方案二：同城雙活-異地復制方案

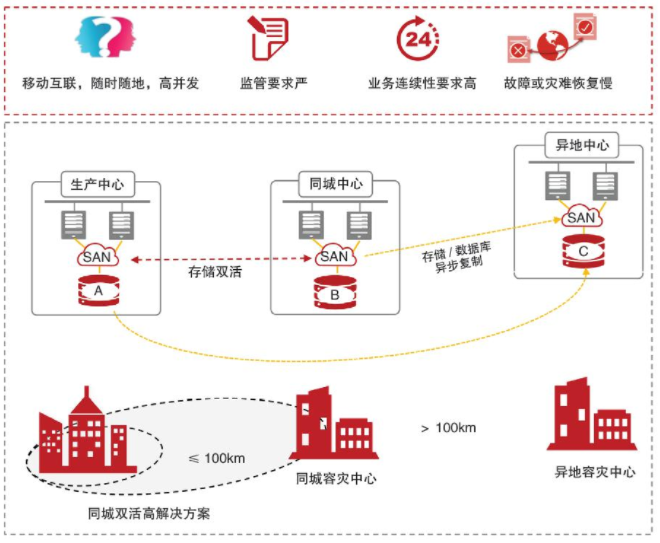

同城雙活-異地復制方案如圖2所示。該方案通過在生產中心部署一臺高端存儲、同城數據中心部署一套高端存儲，可實現存儲設備的跨數據中心雙活，即同城雙活，而異地?cái)?shù)據中心則可以通過存儲復制實現容災。其中，生產中心到同城數據中心采用裸光纖鏈路，距離一般要求在100千米以內。該方案最大的技術亮點是存儲實現了同城雙活，生產中心的存儲A發生任意故障，業務請求均可自動切換到同城災備的存儲B當中。相對于同步復制，該方案實現了存儲層的RTO=0，且與方案一相比，該方案可為生產中心節省一臺存儲設備的投資。

圖2 同城雙活-異地復制方案

二、存儲陣列雙活架構及關鍵能力

在架構層面，金融核心系統容災方案通過在存儲列陣中部署兩臺高端存儲形成雙活關系，支持SAN和NAS一體化雙活。其中，SAN雙活通過將高端存儲與多路徑虛擬化技術相結合，可針對一個雙活LUN對，將兩臺存儲的兩個LUN對主機上報同一個LUNWWN，并將主機多路徑識別為同一個邏輯對象生成“盤符”，進而實現雙倍路徑、單存儲故障以及多路徑自動切換。此外，在數據層面，該方案還基于高端存儲實現了雙寫流程，可有效確保兩份數據的一致性。

雙活架構實現的主要價值如下：

1. 是RPO=0，RTO≈0，即如果A存儲發生故障，路徑將自動切換到B存儲，并在5～10秒內完成快速切換。
2. 是存儲陣列直接雙活，無須網關設備，從而大幅降低了組網復雜度和采購成本，縮短網關時延。
3. 是SAN雙活采用Active-Active負載均衡架構(以下簡稱“A-A架構”)，支持兩臺存儲同時對外提供服務。
4. 是NAS雙活基于A-A架構，支持兩臺存儲的文件系統同時對外提供服務，且一旦發生任何設備級故障，將引發文件系統自動切換。

三、高端存儲架構及關鍵能力

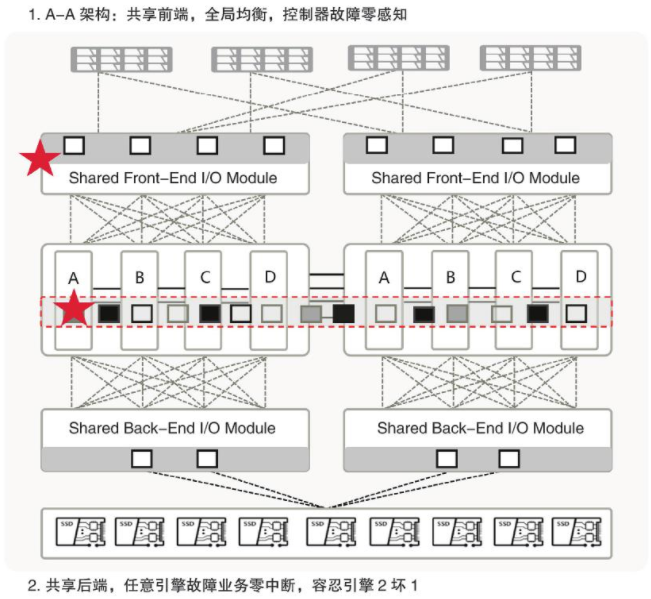

經過20余年的戰略投入和持續積累，華為新一代高端存儲以“極致可靠”為核心目標，在硬件架構和軟件架構層面均實現了重大突破。華為高端存儲架構如圖3所示。

圖3 華為高端存儲架構

　　一是業務零中斷，即基于SmartMatrix3.0四控全互聯、跨引擎八控互聯，實現了硬件架構全互聯、引擎內“1+3”冗余，確保業務不中斷。

二是實現故障零感知，即通過前端共享接口卡、全局負載均衡、RAID2.0盤負載均衡等關鍵技術，實現了端到端的A-A架構。

三是基于獨有的前端共享接口卡，即便有任意控制器發生故障需進行芯片級切換，也可使主機鏈路不中斷、業務無感知。

四是支持SAN和NAS一體化存儲，尤其Dorado NAS功能提升明顯，可充分適配金融海量小文件NAS場景，并能夠高效滿足性能和低時延要求。同時，容器存儲采用NAS共享及雙活功能目前已逐漸在云平臺中使用，比如數據交換平臺、容器應用持久化數據等。

五是支持秒級NDU升級、業務零等待，即存儲系統軟件已經調整為用戶態，組件可在1秒內升級完成，且僅為進程級重啟，升級內核不重啟，從而有效解決了運維管理復雜、升級風險高等問題。

六是采用RAID2.0軟件架構，通過盤切片實現了更為精細化的RAID管理，且快速重構可達15分鐘/TB，同時SSD磨損更均衡、壽命更長。

七是基于SSD設計的重定向架構，通過ROW實現了所有寫請求(隨機的、順序的、大IO、小IO等各種業務模型)都重定向成了順序?qū)?，從而避免了“垃圾”的大量產生，減少了回收工作量。

八是支持端到端NVMe全閃存架構，實現了100微秒時延。此外，還支持控制器級故障的快速切換，即當某一個控制被拔出也可在1秒內完成快速切換，對應用基本無感知。

四、金融業應用范例

截至目前，華為高端全閃存作為全球知名的高端存儲品牌，已經在銀行Core Banking等核心領域開展了廣泛應用與實踐。

2019年，江蘇銀行Core Banking采用同城雙活方案，選型華為的OceanStor高端全閃存存儲(配置四控、2TB緩存)，部署同城雙活-異地異步復制方案，實現了存儲層面的雙活容災。從應用成效來看，通過提取性能數據分析，核心交易峰值IOPS達1.4萬，整體方案OLTP模型最大性能達30萬，可輕松應對未來移動支付和零售金融的高速發展。同時，該方案夜間跑批讀帶寬較高，峰值帶寬達到1.1GB以上，系統整機性能可達10GB/秒，系統彈性空間較大。此外，新存儲陣列讀時延均在0.8毫秒以下，日間寫時延在0.8毫秒以下，夜間跑批寫時延在1.25毫秒以下，且讀寫時延穩定，并無較大幅度波動。

2019年6月，湖北省農村信用社聯合社(以下簡稱“湖北農信”)引入生產中心高端全閃存雙活-同城復制方案，選型華為OceanStor高端全閃存承載了15套A+/A類業務，包含了Core banking、綜合前置、統一支付、卡交換、貸記卡、電子渠道、財務、總賬等多個關鍵生產系統。2020年6月，湖北農信存儲“全網替換”全面完成，所有業務均穩定運行在華為存儲設備。從應用成效來看，OceanStor高端存儲高效且穩定地完成了各項任務，特性和性能表現極佳，IO時延穩定在700微秒以內，跑批效率大幅提升。其中，核心批處理(EOD關鍵步驟)耗時由2小時縮短到16分鐘，核心跑批時間由6小時下降到3小時，效率提升一倍。此外，交易讀時延峰值716微秒，寫時延峰值481微秒，聯機交易性能明顯提升。

綜上所述，為滿足銀行核心系統的嚴苛要求，華為公司創新推出了兩套核心雙活容災方案，以期為新時代的金融數據安全奠定堅實基礎。本文所述方案采用存儲雙活-復制容災架構，充分保障了系統級的高可靠性，如SmartMatrix全互聯架構、端到端A-A架構、前端共享卡實現秒級切換、秒級NDU、ROW重定向架構、RAID2.0等硬軟件架構能力均處于業界先進水平，在為我國金融核心系統安全保駕護航的同時，也必將進一步推動金融行業數字化轉型升級。

出自：華為中國政企金融數據存儲解決方案總監 李畢生
