工控機(Industrial Personal Computer，IPC)即工業控制計算機，是一種采用總線結構，對生產過程及機電設備、工藝裝備進行檢測與控制的工具總稱。那么什么是工控機顯卡，選擇工控機顯卡需要看哪幾個參數指標？

什么是工控機顯卡

工控機顯卡是工控機傳輸和處理圖像信號的輸出設備，CPU進行數字信號處理，而顯卡則負責將圖像進行處理、加工并且轉換為模擬信號的工作，然后通過數據線為顯示器提供顯示信號。它其實和我們的家用電腦顯卡性質是一樣的。

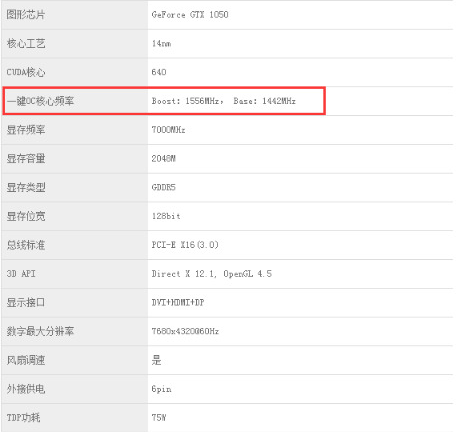

工控機顯卡性能指標

1、接口類型

當前工控機顯卡的總線接口類型主要是PCI-E和AGP。PCI-E接口的優點是帶寬可以為所有外圍設備共同使用。AGP類型也稱圖形加速接口，它可以直接為圖形分支系統的存儲器提供高速帶寬，大幅度提高了電腦對3D圖形的處理速度和信息傳遞速度。

(工控機PCIe顯卡)

2、顯卡芯片

一般娛樂型顯卡都采用單芯片設計的顯示芯片，而高檔專業型顯卡的顯示芯片則采用多個芯片設計。顯示芯片的運算速度，它的高低快慢決定了一塊顯卡性能的優劣。3D顯示芯片與2D顯示芯片的不同在于3D添加了三維圖形和特效處理功能，可以實現硬盤加速功能。

3、分辨率

分辨率代表了工控機顯卡在顯示器上所能描繪的點的數量，一般以橫向點乘縱向點來表示，分辨率為750像素X450像素時，屏幕上就有337500個像素點。一般我們的分辨率越高就表示我們工控機的顯示器越清晰，看的圖片也就越清楚，所以顯卡的性能也就挺高。

4、顯示頻率

顯存頻率即顯示內存的運算速度，一般用ns(納秒)或MHz(兆赫茲)來表示。通常1ns的顯存頻率為2000MHz。一般顯示頻率越高的顯卡性能往往也更加優異。

工控機顯存類型

不同顯存類型有不同的性能，比較常見的工控機顯存類型主要有以下幾種。

1、SGRAM：即同步圖形RAM,它的性能大大超過EDODRAM,在色深超過64K時的性能接近VRAM。SGRAM-般工作在66MHz的頻率上，也可以采用80MHz的工作頻率。SGRAM支持掩碼和塊寫，這是圖形處理中兩個特別有用的操作。

2、SDRAM：即同步DRAM,SDRAM與系統總線同步工作，避免了系統總線對異步設備進行操作時產生額外等待時間。另外SDRAM包括個片內突發計數器來對大數據塊進行快速傳遞。

(SDRAM內存圖)

3、VRAM：又稱為VideoRAM,VRAM是一一種雙端口內存，它允許在同一時間被所有硬件訪問。VRAM的價格十分昂貴，但其性能也相當突出。VRAM適用于高色深、高分辨率的視頻設備。

4、WRAM：即窗口內存，是VRAM的增強,比VRAM的性能更好而且更便宜，因此大有取代VRAM之勢。WRAM含有邏輯運算功能以加速常用的視頻功能，如塊傳輸和模式填充。

工控機中的三種顯卡

1、集成顯卡

將顯示芯片及其相關電路都集成在主板上，其中顯示芯片大多集成在主板的北橋芯片中。集成顯卡只能滿足普通的圖像顯示需求，在早期的主板中應用比較普遍，目前已不多見。

2、核心顯卡

將顯示芯片集成在CPU中，帶來比集成顯卡更好的性能，目前Intel的酷容處理器和AMD的APU處理器都內置了核心顯卡，并且性能在不斷增強，檔次高的CPU內置的核心顯卡已經可以媲美一些入門級獨立顯卡。因此選擇好一些的內置核心顯卡的CPU，無需搭配獨立顯卡也可以滿足大部分用戶的需求。

3、獨立顯卡

獨立顯卡是把顯示芯片、顯存和相關的電路全部做在一塊電路板上，作為一塊獨立的板卡，需要插在主板的擴展插槽(目前大多為PCI-E插槽)。獨立顯卡具備單獨的顯存，不占用系統內存，能夠提供更好的圖像處理性能和顯示效果。該顯卡需要單獨購買，根據性能的不同，價格差距也很大。

以上就是今天同袍存儲給大家講到的什么是工控機顯卡?工控機顯卡性能指標有哪些，在了解這些后，大家是否有增加對工控機顯卡的認識呢?
